SeeNano Lab

Produkte

Die SeeNano Lab-Serie bietet dieselben Funktionen wie verbesserte Tiefenschärfe, Farbkontrast usw., jedoch mit einer maximalen Auflösung von 200 nm. Ideal für Ärzte, Praktiker usw., die mehr sehen müssen, als mit Hell- und Dunkelfeld möglich ist, aber keine 100nm Auflösung benötigen. Es kann für Beobachtungen von lebendem Blut verwendet werden und ermöglicht Blutanalysen in einer Qualität, die in dieser Preisklasse bisher nicht möglich war.

Wie alle Grayfield-Mikroskope erfordert auch die SeeNano Lab-Serie keine Färbung oder Ölimmersion, ist sehr einfach zu bedienen und verwendet ein vollständig optisches System mit einem erweiterten Arbeitsabstand von etwa 1 mm oder mehr. Durch die Verwendung einer preisgünstigeren Optik, da nur 200nm benötigt werden, kostet das SeeNano Lab weniger als beispielsweise die SeeNano Pro Mikroskope und ist für Kliniken und Krankenhäuser, Ärzte und sogar Heilpraktiker erschwinglich.

Die Mikroskope der SeeNano Lab-Serie werden in Deutschland nach den höchsten technischen Standards hergestellt und sind in einer Vielzahl von Konfigurationen und Preisen erhältlich, die genau auf Ihre Bedürfnisse zugeschnitten sind. Dank des modularen Aufbaus ist es möglich, eine breite Palette zusätzlicher Funktionen hinzuzufügen, je nach Ihren Anforderungen und Ihrem Budget. Als kleines Unternehmen sind wir in der Lage, das Mikroskop auf Ihre Bedürfnisse und Ihr Budget zuzuschneiden und gleichzeitig zukünftige Upgrades zu ermöglichen.


Wie bei allen Grayfield-Mikroskopen ist auch bei der SeeNano Lab-Serie keine Färbung oder Ölimmersion erforderlich. Sie ist sehr einfach zu bedienen und verwendet ein vollständig optisches System mit einem erweiterten Arbeitsabstand von etwa 1 mm oder mehr. Durch die Verwendung einer preisgünstigeren Optik, da nur 200nm benötigt werden, kostet das SeeNano Lab weniger als z.B. die SeeNano Pro Mikroskope und ist für Kliniken und Krankenhäuser, Ärzte und sogar Heilpraktiker erschwinglich.

Die Mikroskope der SeeNano Lab-Serie werden in Deutschland nach den höchsten technischen Standards hergestellt und sind in einer Vielzahl von Konfigurationen und Preisen erhältlich, die genau auf Ihre Bedürfnisse zugeschnitten sind. Dank des modularen Aufbaus ist es möglich, eine breite Palette zusätzlicher Funktionen hinzuzufügen, je nach Ihren Anforderungen und Ihrem Budget. Da wir ein kleines Unternehmen sind, sind wir in der Lage, das Mikroskop auf Ihre Bedürfnisse und Ihr Budget zuzuschneiden und gleichzeitig zukünftige Upgrades zu ermöglichen.

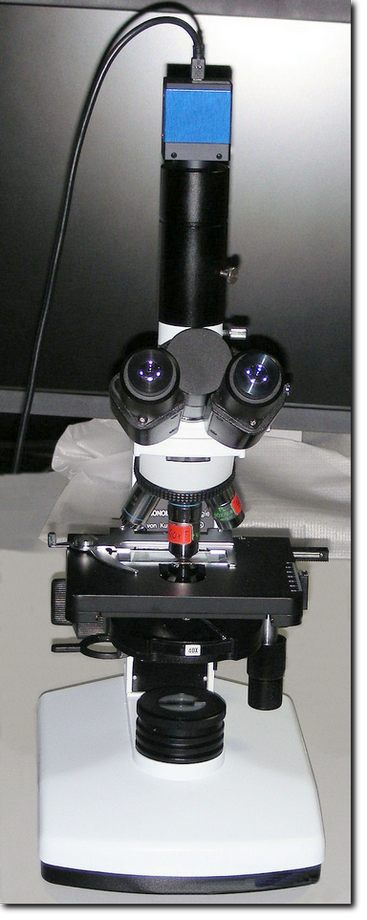

Hinweis: Die Produktbilder sind nur als Beispiele zu sehen und können sich ändern.

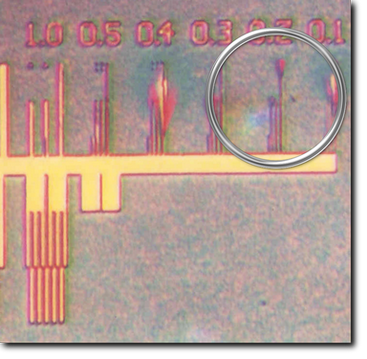

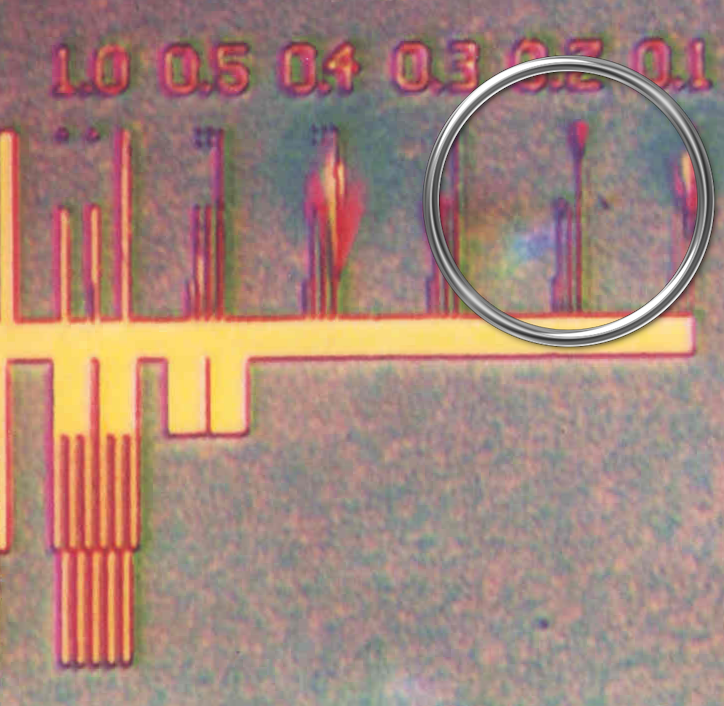

PTB Kalibrierter Objektträger - 1000, 900, 800 ... 200, 100 nm

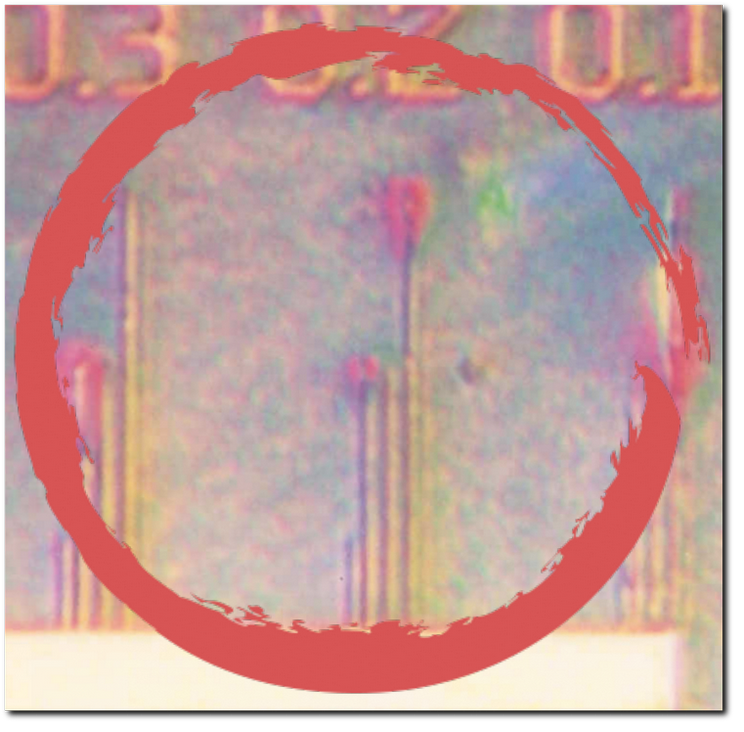

Kalibrierter Objektträger zeigt 200nm Auflösung in natürlichen Farben und vollem Kontrast. Klicken Sie zum Vergrößern.

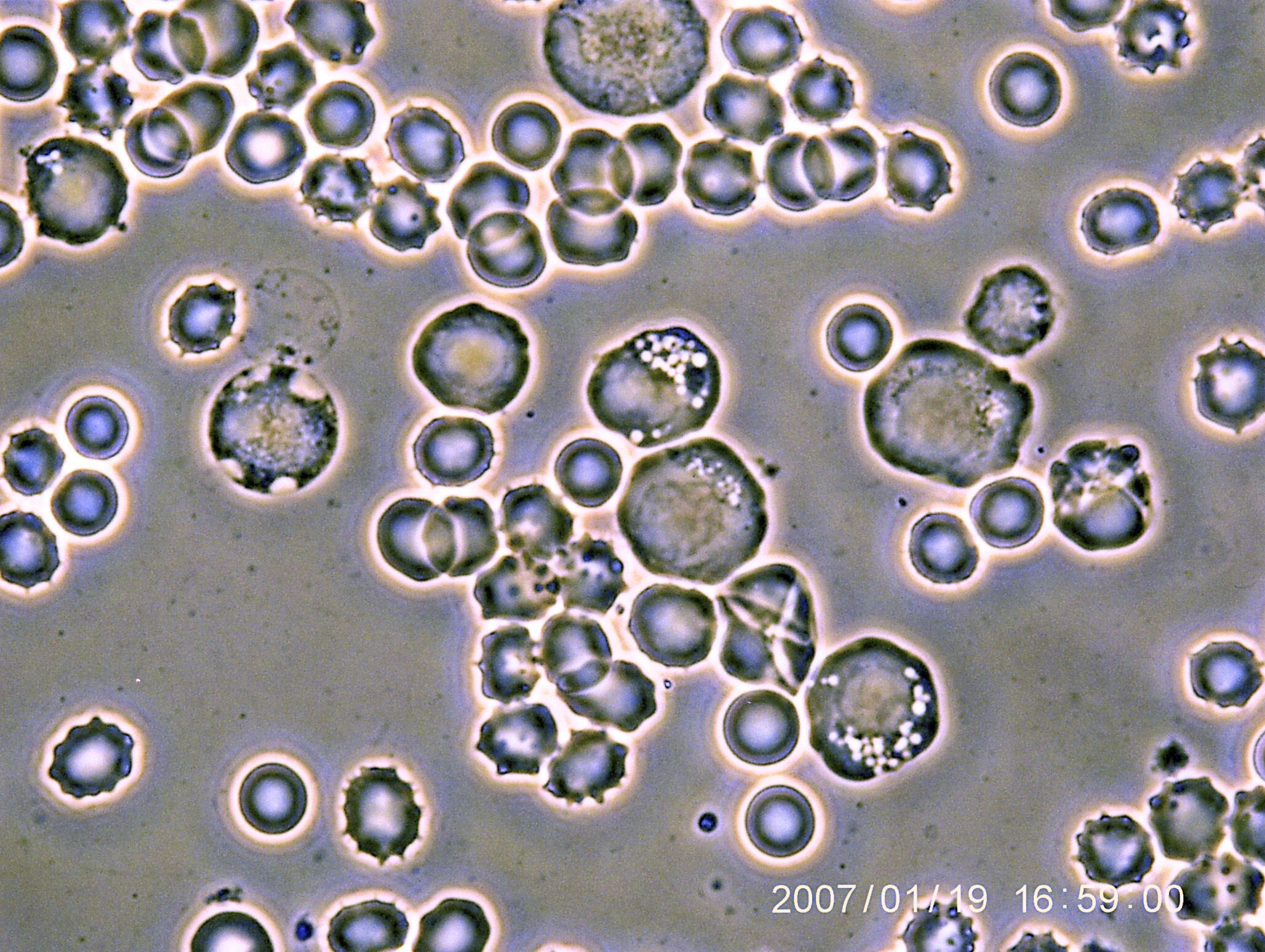

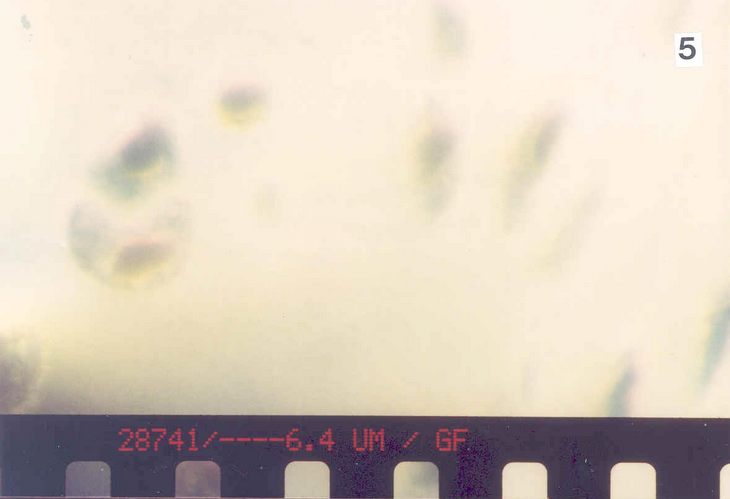

Bild von lebendem Blut eines Krebspatienten (Leukämie). Diese Übersicht zeigt verschiedene Stadien des befallenen Blutes, die Sie noch detaillierter betrachten können.

Darkfield war gestern..., Sehen Sie mehr mit Grayfield und in Farbe!


Kein Färben oder Ölimmersion mehr erforderlich!
Variable erweiterte Tiefenschärfe!
Praktische Auflösung: 200nm in natürlichen Farben
Variabler Farbkontrast auch bei transparenten Proben.


Unser proprietäres Grayfield-Kontrastverfahren liefert Ihnen selbst bei hohen Vergrößerungen kontrastreiche Bilder.


  • Keine Färbung
  • Kein schmieriges Öl
  • Voller Kontrast
  • Vollständig natürliche Farben
  • Lebendige Proben
  • Erschwinglicher Preis


Klicken Sie auf die Bilder, um sie zu vergrößern...

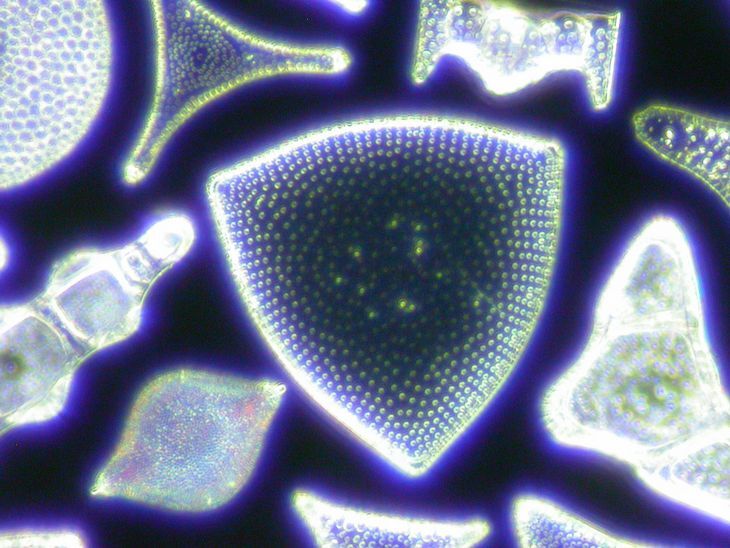

Konventionelles Dunkelfeldmikroskop

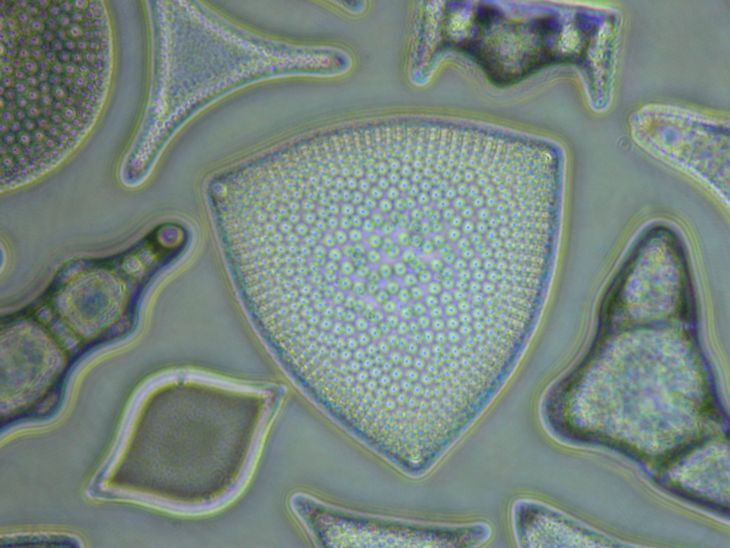

SeeNano Lab Mikroskop
Variable Tiefenschärfe

Diese Bilder eines defekten Computerchips zeigen, wie Sie mit zusätzlicher Tiefenschärfe ein viel besseres Verständnis für das Problem bekommen.

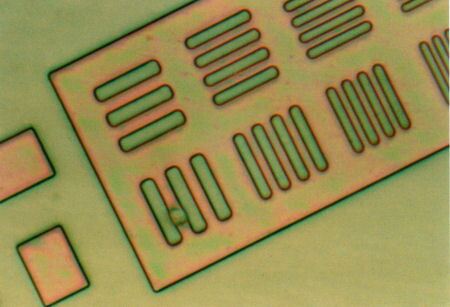

Konventionell - Geringer DOF
Chip - No DOF

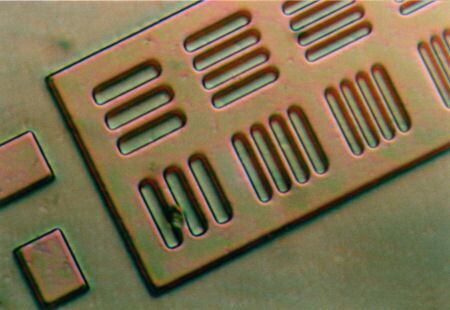

SeeNano Lab - Extreme DOF
Chip with added DOF

Transparente Proben

Diese Hefeprobe war aufgrund des geringen Kontrasts besonders schwer abzubilden. Wenn Sie den Farbkontrast erhöhen, ohne zu färben, können Sie wesentlich mehr Details erkennen.


Klicken Sie auf die Bilder, um sie zu vergrößern...
Konventionell - geringer Kontrast
SeeNano Lab - Voller Farbkontrast

Blut Proben


Diese Serie von Bildern einer Blutprobe wurde von einem einzigen Objektträger über einen Zeitraum von 5 Stunden mit dem SeeNano Lab und einer AMP CCD-Kamera aufgenommen. Durch die Fokussierung auf die verschiedenen Schichten des Blutes sind sowohl die Oberfläche als auch das Innere der Blutzellen zu sehen.

Die Probe wurde dem Finger entnommen, ohne dass dieser in irgendeiner Weise verfärbt war. Durch die Verwendung einer weißen Lichtquelle sind die natürlichen Farben zu sehen. Es wurde kein Öl verwendet oder benötigt.


Klicken Sie auf eines der Bilder, um es zu vergrößern...
SeeNano Labormikroskop - Blutprobe

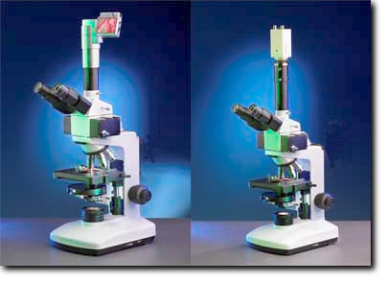

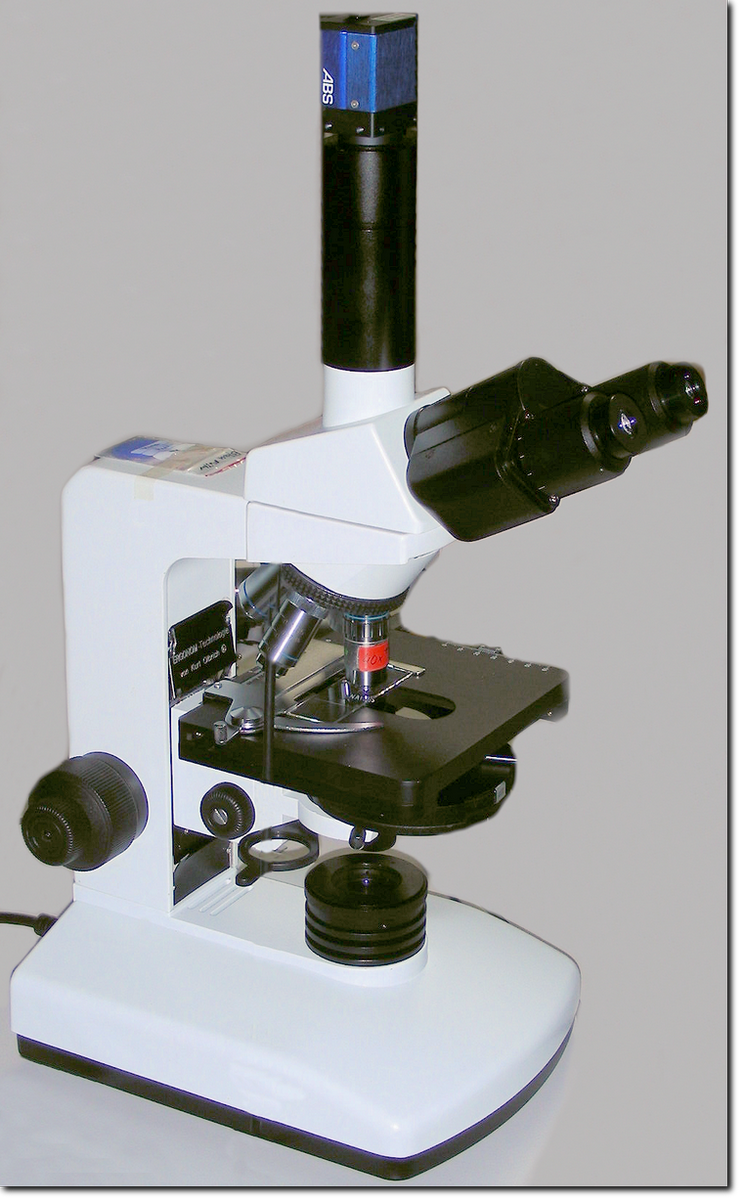

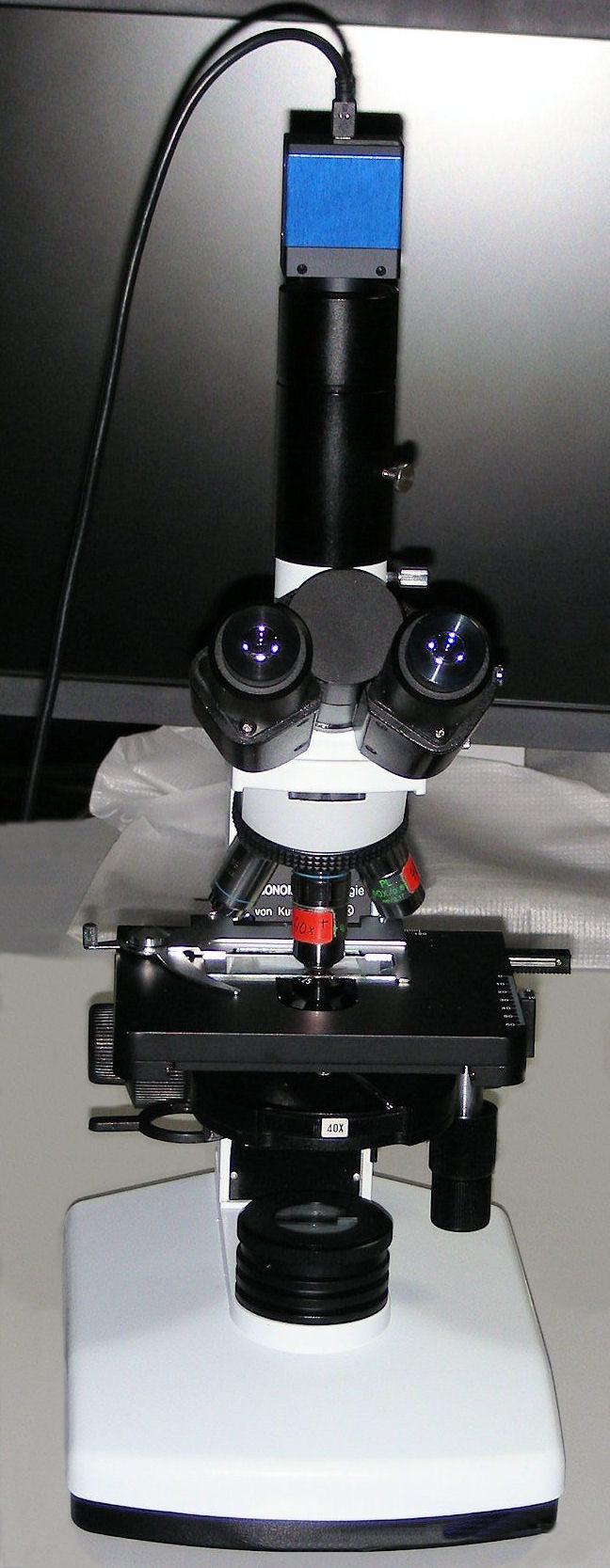

SeeNano Lab-T
(Nur Durchlicht)

  • 5x Revolver mit drei Standardobjektiven für Durchlicht: Phasenkontrast (verbessert)
  • 40x Dunkelfeld (verbessert), 60x Durchlicht/Graufeld
  • Optionales 80x Graufeld-Objektiv, NA 0,9 (extreme Tiefenschärfe, etc.)
  • 4x Spezialkondensoren für eine breite Palette von Anwendungen
  • Beleuchtungssystem für Durchlicht (z.B. für biologische Anwendungen)
  • Echte Auflösung bis zu 200nm mit Weißlichtquelle
  • Echte Vergrößerung bis zu 4500x möglich
  • Höhenverstellbarer Tisch
  • Binokularer Betrachtungskopf mit C-Mount-Anschluss zum Anbringen von Foto- und Videokameras
  • 20x Okularlinse
  • Sehr stabiler Sockel
  • Hergestellt in Deutschland


Ideal für biologische und medizinische Anwendungen mit hohen Anforderungen. Der Revolver ist mit hochwertigen Objektiven und einem Kondensor ausgestattet, z.B. für unser verbessertes positives und negatives Phasenkontrastsystem für Hellfeld, Dunkelfeld und Graufeld.

Färbung und Ölimmersion sind nicht erforderlich, was ideal für die Analyse von lebenden Zellen und Blut in ihren natürlichen Farben und in Echtzeit ist.

Vollfarbige, kontrastreiche Bilder sind sogar bis zur vollen Auflösung von 200 nm möglich, und die variable Tiefenschärfe erlaubt es Ihnen, die Bilder mit einer Schärfe und Tiefe zu sehen, die mit keinem anderen optischen Mikroskop möglich ist.


Klicken Sie hier, um weitere Beispielbilder zu sehen...

SeeNano Lab-I

(Nur Auflicht)

  • 5x Revolver mit drei Standardobjektiven für Auflicht:Phasenkontrast (verbessert)
  • Auswahl an optionalen Objektiven für Ihre Anwendungen, NA 0,9 (extreme Tiefenschärfe, etc.)
  • Beleuchtungssystem für Auflicht
  • Ideal für die Abbildung fester Objekte wie elektronische Komponenten, Metallurgie, Kunststoffe usw.
  • Echte Auflösung bis zu 200nm mit Weißlichtquelle
  • Echte Vergrößerung bis zu 4500x möglich
  • Höhenverstellbarer Tisch
  • Binokularer Betrachtungskopf mit C-Mount-Anschluss zum Anbringen von Foto- und Videokameras
  • 20x Okularlinse
  • Sehr stabiler Sockel
  • Hergestellt in Deutschland


Ideal für Anwendungen zur Abbildung fester Objekte in hoher Auflösung und in Echtzeit. z.B. elektronische Komponenten, Metallurgie, Kunststoffe, etc. bis zu einer Auflösung von 200nm.

Färben und Eintauchen in Öl sind nicht erforderlich, was ideal für die Abbildung von Computerkomponenten usw. ist, da sie ohne zusätzliche Beschichtungen oder Kontrastmittel jeglicher Art auskommen (sie bleiben trocken). Im Gegensatz zu anderen Systemen, die auf Laser-Scanning basieren, arbeiten diese Mikroskope rein optisch in Echtzeit, ohne dass eine Bildverarbeitung am Computer usw. erforderlich ist.

Vollfarbige, kontrastreiche Bilder sind sogar bis zur vollen Auflösung von 200 nm möglich, und die variable Tiefenschärfe erlaubt es Ihnen, die Bilder mit einer Schärfe und Tiefe zu sehen, die mit keinem anderen optischen Mikroskop möglich ist.


Klicken Sie hier, um weitere Beispielbilder zu sehen...

Hinweis: Aus technischen Gründen ist es nicht möglich, ein SeeNano Lab sowohl für Durchlicht als auch für Auflicht zu bauen.

Grayfield Technologie


Tiefenschärfe: Alle unsere Mikroskope verfügen über eine variable Tiefenschärfe, bei der die echten Farben und die Konturenschärfe deutlich erkennbar bleiben, selbst bei immer höheren Vergrößerungen, vergleichbar mit denen von Rasterelektronenmikroskopen der Mittelklasse. Dies ermöglicht es, die Tiefenschärfe unabhängig von der Vergrößerung zu variieren, wodurch auch viel mehr Details zu sehen sind, und zwar live und in Echtzeit!

Keine Färbung, kein Öl: Das einzigartige optische System bietet so viel Kontrast, dass eine Färbung nicht erforderlich ist. So können Sie die Präparate unter einer weißen Lichtquelle in ihrem wahren (lebenden) Zustand betrachten, mit lebhaftem Kontrast und echten Farben, selbst bei den höchsten Vergrößerungen. Alle Objektive bleiben trocken, da eine Ölimmersion nicht erforderlich ist.

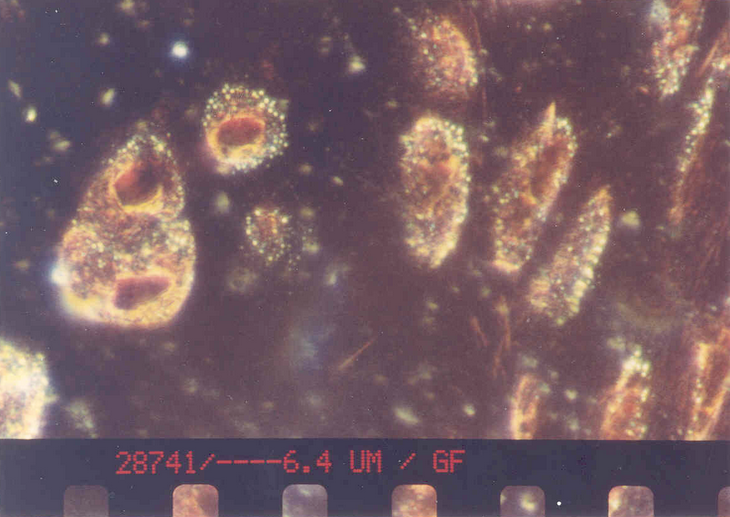

Graufeld: Eine völlig neue Methode in der optischen Mikroskopie ist die Grayfield-Methode. Mit dieser Methode können Sie detaillierte Strukturen sehen, die sonst nicht einmal mit herkömmlichen Phasenkontrastmikroskopen sichtbar sind. Mit der Grayfield-Methode können Sie zum Beispiel die In-vitro-Zersetzungsprozesse von Blut beobachten. Während dieser Übergangsphase entstehen neue Viren und Strukturen, die zum Zerfall neigen und bisher mangels geeigneter Mikroskoptechniken nicht sichtbar gemacht werden konnten.

Phasenkontrast: Die Phasenkontrastmethode wird für alle dünnschichtigen Strukturen einschließlich Fasern und Textilien verwendet. Bei herkömmlichen Methoden ist die Fokussierung durch überlappende Schichten eingeschränkt und die Strukturen haben außerdem den gleichen fraktalen Index, was zu einer Unschärfe führt. Die Grayfield-Technologie hebt diese Einschränkungen auf und liefert klare und scharfe Konturen.
